NaOH预处理稻草秸秆的软化效果研究

,  ,

上一篇

下一篇

孙杜鸿, 鲍安红, 陈林. NaOH预处理稻草秸秆的软化效果研究[J]. 西南师范大学学报(自然科学版), 2020, 45(2): 73-78. doi: 10.13718/j.cnki.xsxb.2020.02.011
引用本文: 孙杜鸿, 鲍安红, 陈林. NaOH预处理稻草秸秆的软化效果研究[J]. 西南师范大学学报(自然科学版), 2020, 45(2): 73-78. doi: 10.13718/j.cnki.xsxb.2020.02.011
shu
Du-hong SUN, An-hong BAO, Lin CHEN. On Softening Effect of NaOH Pretreatment on Rice Straw[J]. Journal of Southwest China Normal University(Natural Science Edition), 2020, 45(2): 73-78. doi: 10.13718/j.cnki.xsxb.2020.02.011
Citation: Du-hong SUN, An-hong BAO, Lin CHEN. On Softening Effect of NaOH Pretreatment on Rice Straw[J]. Journal of Southwest China Normal University(Natural Science Edition), 2020, 45(2): 73-78. doi: 10.13718/j.cnki.xsxb.2020.02.011
shu

NaOH预处理稻草秸秆的软化效果研究

  • 西南大学 工程技术学院, 重庆 400716

  • 基金项目: 重庆市社会事业与民生保障科技创新专项（cstc2017shms-zdyfX0001）
详细信息
    作者简介:

    孙杜鸿(1994-), 男, 硕士研究生, 主要从事节能建筑材料等的研究 .

    通讯作者: 鲍安红, 教授, 博士;

  • 中图分类号: TU55+1.2

On Softening Effect of NaOH Pretreatment on Rice Straw

  • College of Engineering and Technology, Southwest University, Chongqing 400716, China

  • 摘要: 采用NaOH预处理稻草秸秆，设计正交试验研究了与稻草秸秆质量损失率有关的3个影响因子，并在此基础上通过组合试验进一步研究了稻草秸秆质量损失率与NaOH溶液质量分数、浸泡时间的关系.此外，首次引入成本评价指标（综合成本指数），选出最优试验组合.结果表明：各因子影响强弱顺序依次为浸泡时间、NaOH溶液质量分数、处理温度，处理温度的影响很小，在常温下预处理比较经济；质量损失率跟浸泡时间的关系曲线变化明显，而跟NaOH溶液质量分数的关系曲线变化波动不大；最优试验组合是NaOH溶液质量分数为1%，稻草秸秆浸泡时间为6 h（常温），在此条件下，稻草秸秆的软化效果良好，有利于制砖粘结成型，且综合成本较低.
    Abstract: Rice straw has been pretreated with NaOH in this research. The orthogonal experiment has been designed to study three factors related to mass loss rate of rice straw. And on this basis, a further combining experiment has been designed to research the relationship between mass loss rate of rice straw and mass fraction of NaOH solution and soaking time. In addition, cost evaluation index (comprehensive cost index) has been introduced for the first time to select the best test combination. The results show that the order of influence is that "soaking time > mass fraction of NaOH solution > the processing temperature", and the processing temperature has little effect. Pretreatment is economical at room temperature. The relation curve between mass loss rate and soaking time changes significantly, while the relation curve between mass loss rate and mass fraction of NaOH solution doesn't fluctuate significantly. The best test combination is that "mass fraction of NaOH solution is 1%, and the soaking time of rice straw is 6h (room temperature)". Under these conditions, rice straw softens well, which is advantageous to bond brick forming and the comprehensive cost is low.
  • 加载中

  • 图 1  稻草秸秆浸泡时间对质量损失率的影响

    下载: 全尺寸图片 幻灯片

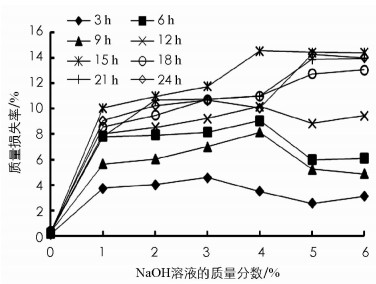

    图 2  NaOH溶液质量分数对质量损失率的影响

    下载: 全尺寸图片 幻灯片

    表 1  稻草秸秆的主要化学成分

    纤维素 半纤维素 木质素 灰分 其他
    39.8% 21.6% 17.3% 2.2% 19.1%
    下载: 导出CSV

    表 2  因子水平表

    水平 因子
    A稻草秸秆浸泡时间/h B NaOH溶液质量分数/% C处理温度/℃
    1 3 1 25
    2 6 2 35
    3 9 3 45
    下载: 导出CSV

    表 3  稻草秸秆软化试验方案与结果分析

    试验号 因子 质量损失率
    /%
    1 A
    稻草秸秆
    浸泡时间/h    		 2 B
    NaOH溶液
    质量分数/%    		 3 4 C
    处理温度/℃
    1 1 3 1 1 1 1 25 3.76
    2 1 2 2 2 2 35 4.05
    3 1 3 3 3 3 45 4.82
    4 2 6 1 2 3 7.85
    5 2 2 3 1 7.92
    6 2 3 1 2 8.19
    7 3 9 1 3 2 5.68
    8 3 2 1 3 6.29
    9 3 3 2 1 7.01
    方差分析 K1j 12.63 17.29 18.24 18.69
    K2j 23.96 18.26 18.91 17.92 K=55.57
    K3j 18.98 20.02 18.42 18.96 P=343.11
    Q 364.61 344.39 343.19 343.31
    Sj 21.50 1.28 0.08 0.19 F0.01(2，2)=99.01
    fj 2 2 2 2 F0.05(2，2)=19.00
    Sj/fj 10.75 0.64 0.04 0.095 F0.1(2，2)=9.00
    F 268.22** 15.93* 2.42 F0.25(2，2)=3.00
    极差分析 Rj 11.33 2.73 0.67 1.04
    因子主次 A B C
    最优组合 A2 B3 C3
    F> F0.01(2，2)，影响特别显著，记作**；F0.01(2，2)≥F> F0.05(2，2)，影响显著，记作*；F0.05(2，2)≥F> F0.1(2，2)，影响较显著，记作*.
    下载: 导出CSV

    表 4  质量损失率和综合成本指数组合表

    浸泡时间/h NaOH溶液质量分数/%
    0 1 2 3 4 5 6
    3 0.12%
    0    		 3.76%
    239    		 4.02%
    448    		 4.57%
    591    		 3.50%
    1 029    		 2.57%
    1 751    		 3.12%
    1 731
    6 0.21%
    0    		 7.82%
    230    		 7.92%
    455    		 8.13%
    664    		 9.05%
    796    		 5.99%
    1 503    		 6.10%
    1 770
    9 0.28%
    0    		 5.65%
    478    		 6.03%
    896    		 7.01%
    1 155    		 8.14%
    1 327    		 5.24%
    2 576    		 4.89%
    3 313
    12 0.24%
    0    		 8.03%
    448    		 8.54%
    843    		 9.22%
    1 171    		 10.17%
    1 416    		 8.82%
    2 041    		 9.43%
    2 291
    15 0.17%
    0    		 10.06%
    447    		 10.95%
    822    		 11.74%
    1 150    		 14.53%
    1 239    		 14.41%
    1 561    		 14.40%
    1 875
    18 0.36%
    0    		 8.55%
    632    		 9.46%
    1 142    		 10.71%
    1 513    		 10.99%
    1 965    		 12.72%
    2 123    		 13.03%
    2 487
    21 0.31%
    0    		 7.81%
    807    		 10.65%
    1 183    		 10.72%
    1 763    		 10.98%
    2 295    		 13.85%
    2 274    		 13.95%
    2 710
    24 0.15%
    0    		 9.06%
    795    		 10.23%
    1 408    		 10.65%
    2 028    		 10.06%
    2 863    		 14.27%
    2 523    		 14.01%
    3 084
    下载: 导出CSV

    表 5  判别指数(10-5)表

    浸泡时间/h NaOH溶液质量分数/%
    1 2 3 4 5 6
    3 15.708 4 8.978 0 7.735 2 3.402 8 1.467 8 1.802 7
    6 33.973 6 17.424 0 12.240 2 11.375 4 3.986 7 3.445 4
    9 11.823 2 6.733 5 6.066 7 6.135 2 2.033 9 1.476 1
    12 17.911 4 10.129 4 7.871 2 7.182 6 4.321 8 4.116 9
    15 22.489 7 13.322 5 10.209 5 11.728 9 9.228 8 7.680 0
    18 13.537 5 8.286 3 7.080 5 5.591 7 5.992 5 5.240 2
    21 9.681 9 9.001 8 6.080 3 4.784 1 6.089 6 5.148 2
    24 11.400 5 7.267 6 5.251 0 3.514 0 5.656 5 4.543 5
    下载: 导出CSV
  • [1] 王灏.建筑节能紧迫性及南方建筑节能措施[J].能源与环境, 2006(4):64-66. doi: 10.3969/j.issn.1672-9064.2006.04.027
    [2] 梁仙叶.轻质麦桔复合墙体建筑热物理特性研究[D].南京: 南京林业大学, 2006.
    [3] 刘建龙, 陈文, 谭超毅.农村住宅节能技术研究现状分析[J].四川建筑科学研究, 2010, 36(1):241-243. doi: 10.3969/j.issn.1008-1933.2010.01.069
    [4] 周晓燕, 华毓坤.定向结构板热物理特性的研究[J].木材工业, 1998, 12(3):14-18. doi: http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=QK199800862474
    [5] 肖力光, 李晶辉, 周宝玉, 等.秸秆环保节能材料性能的研究[J].吉林建筑工程学院学报, 2008, 25(2):1-6. doi: 10.3969/j.issn.1009-0185.2008.02.001
    [6] 李春桃, 席冰, 徐兵, 等.NaOH改性生物质做为型煤粘结剂的成型研究[J].洁净煤技术, 2009, 15(6):36-38, 56. doi: 10.3969/j.issn.1006-6772.2009.06.011
    [7] 毛华明, 冯仰廉.尿素和氢氧化钙处理作物秸秆提高营养价值的研究[J].中国畜牧杂志, 1991, 27(5):3-6. doi: http://d.old.wanfangdata.com.cn/Conference/221180
    [8] 项雅丽, 邓世辉, 夏明明.秸秆资源制作农村墙体理论研究与发展趋势探讨[J].科技创业月刊, 2016, 29(3):35-36, 47. doi: 10.3969/j.issn.1665-2272.2016.03.013
    [9] 李辉勇.稻草秸秆的碱法氧化预处理方法研究[D].长沙: 中南大学, 2012.
    [10] SUN Y, CHENG J. Dilute Acid Pretreatment of Rye Straw and Bermudagrass for Ethanol Production[J].Bioresource Technology, 2005, 96(14):1599-1606. doi: 10.1016/j.biortech.2004.12.022
    [11] SREENATH H K, KOEGEL R G, MOLDES A B, et al.Enzymic Saccharification of Alfalfa Fibre after Liquid Hot Water Pretreatment[J]. Process Biochemistry, 1999, 35(1-2):33-41. doi: 10.1016/S0032-9592(99)00029-1
    [12] 任天宝, 尹双耀, 马孝琴, 等.几种化学物质对稻草秸秆酶解糖化的影响[J].农业环境科学学报, 2012, 31(1):206-211. doi: http://d.old.wanfangdata.com.cn/Periodical/nyhjbh201201032
    [13] 杨玉立, 朱书全, 王兴国, 等.中国生物质型煤技术的研究现状[J].洁净煤技术, 2007, 13(6):74-76, 101. doi: 10.3969/j.issn.1006-6772.2007.06.020
    [14] 李辉勇, 黄可龙, 金密, 等.碱性预处理对稻草秸秆酶解的影响[J].湖南农业大学学报(自然科学版), 2009, 35(6):611-614. doi: http://d.old.wanfangdata.com.cn/Periodical/hunannydx200906007
  • 加载中
图( 2) 表( 5)
计量
  • 文章访问数:  3777
  • HTML全文浏览数:  3777
  • PDF下载数:  140
  • 施引文献:  0
出版历程
  • 收稿日期:  2018-08-11
  • 刊出日期:  2020-02-20

NaOH预处理稻草秸秆的软化效果研究

    通讯作者: 鲍安红, 教授, 博士;
    作者简介: 孙杜鸿(1994-), 男, 硕士研究生, 主要从事节能建筑材料等的研究
  • 西南大学 工程技术学院, 重庆 400716
  • 收稿日期:  2018-08-11
基金项目:  重庆市社会事业与民生保障科技创新专项（cstc2017shms-zdyfX0001）

摘要: 采用NaOH预处理稻草秸秆，设计正交试验研究了与稻草秸秆质量损失率有关的3个影响因子，并在此基础上通过组合试验进一步研究了稻草秸秆质量损失率与NaOH溶液质量分数、浸泡时间的关系.此外，首次引入成本评价指标（综合成本指数），选出最优试验组合.结果表明：各因子影响强弱顺序依次为浸泡时间、NaOH溶液质量分数、处理温度，处理温度的影响很小，在常温下预处理比较经济；质量损失率跟浸泡时间的关系曲线变化明显，而跟NaOH溶液质量分数的关系曲线变化波动不大；最优试验组合是NaOH溶液质量分数为1%，稻草秸秆浸泡时间为6 h（常温），在此条件下，稻草秸秆的软化效果良好，有利于制砖粘结成型，且综合成本较低.

English Abstract

    全文HTML

  • 我国是能源消耗大国，而建筑能耗在能源消费总量中所占比重较大[1].此外，我国每年将产生大量的农作物秸秆，通过一定的方式将其加工为墙体建材，不仅变废为宝，有利于环境保护，还能有效地降低建筑能耗，节约能源.目前，利用农作物秸秆生产的墙体材料包括秸秆砌块(砖)和秸秆板材[2]，这种秸秆墙体材料具有良好的热工性能、力学性能和防火性能[3-5]，是比较理想的建筑材料.

    微观结构分析表明改性生物质具有粘结作用[6]，故秸秆墙体建材在成型之前，一般要对秸秆进行预处理.秸秆处理源于NaOH的处理，后来出现了不少其他预处理方法：液氨处理、石灰水处理、稀酸处理、高浓度H2O2处理、蒸汽加湿加压、生物处理以及微波特殊处理等[7-11]，但后续的各种处理方法均未达到用NaOH处理秸秆所表现出的软化效果.

    之前的一些关于NaOH处理各类秸秆的研究鲜有着重讨论影响其软化效果的因素以及相应的变化关系，也未从经济性的角度考量选取NaOH溶液浓度以及浸泡时间等因素的合理性.本文选择NaOH预处理稻草秸秆，前述问题正是本文研究的主要内容，此研究为进一步研究稻草秸秆砖成型奠定了基础.

1.   材料与方法

    1.1.   试验材料与器材

  • 稻草秸秆从重庆农村收集回来，属中籼稻品种，用铡刀统一处理为1~2 cm长度，用清水清洗3次，室内风干后再在60 ℃下干燥36 h，密封备用.试验可忽略浸泡前稻草秸秆的初始含水率以及排除杂质的干扰.

    稻草秸秆的主要化学成分及占比[12]如表 1所示.

    NaOH结晶由重庆川东化工(集团)有限公司生产，分析纯.

    电子天平(精度为0.01 g、量程为300 g，凯丰集团有限公司)；DHG-9140A电热恒温鼓风干燥箱(上海齐欣科学仪器有限公司)；SHY-2AS双功能水浴恒温振荡器(江苏金坛大地自动化仪器厂).

    • 1.2.   操作方法

  • 称取10 g左右(用电子天平准确称量并记录数值)的试样置于500 mL具塞磨口锥形瓶中，加入不同质量分数NaOH溶液(300 g)，待试样充分湿润后置于恒温(±0.5 ℃)水浴振荡器中，转速为140 r/min，处理一定时间后抽滤分离试样与溶液，试样用去离子水洗涤至中性后，在60 ℃下干燥至恒质量.

    每组试验均用3只锥形瓶(编号分别为1、2、3)，3只锥形瓶得出3个试验数据.每组试验取值规则：若最大值与最小值之差在0.5%以内，则本组试验取值为3个质量损失率值的平均值；若最大值与最小值之差大于0.5%，则舍弃离中间值较远的那个值，本组试验取值为余下的2个质量损失率值的平均值；若3个试验值两两相差大于0.5%，本组试验重做.

    • 1.2.1.   正交试验

  • 确定试验因子和水平，如表 2所示，设计L9(34)正交试验，探究选定的各因子对稻草秸秆质量损失率的影响强弱.

    • 1.2.2.   组合试验

  • 在正交试验的基础上选择两个影响较显著的试验因子，通过组合试验，进一步探究稻草秸秆质量损失率跟此两者的变化关系.

    • 1.3.   评价指标

  • 为客观评价稻草秸秆的软化效果，引入软化评价指标，即质量损失率.

    S—质量损失率/%；mo—浸泡前，稻草秸秆的质量(已烘干，可忽略初始含水率)/g.

    ma—浸泡若干时间且烘干后，稻草秸秆的质量/g.

    为考虑经济性，引入成本评价指标，即综合成本指数.假设NaOH的用量、稻草秸秆的用量(mo)及稻草秸秆的浸泡时间对综合成本的影响程度是相当的，则：

    Z—综合成本指数；M—NaOH的用量/g；T—稻草秸秆的浸泡时间/h.

    将质量损失率公式(1)带入综合成本指数公式(2)中，得：

    其中，"M×T×mo"称为综合成本，式(3)的物理意义：软化单位质量的稻草秸秆所产生的综合成本.

    理论上，质量损失率越大，软化效果越好；综合成本指数越小，成本越低.

2.   结果与分析

    2.1.   各试验因子对质量损失率影响的强弱

  • 以稻草秸秆的质量损失率作为软化效果的评价指标，设计L9(34)正交试验，其试验方案及结果分析如表 3所示.

    由表 3可知，各试验因子对稻草秸秆的质量损失率的影响强弱顺序依次为浸泡时间、NaOH溶液质量分数、处理温度.在不考虑经济性的情况下，最优试验组合为"稻草浸泡时间为6 h、NaOH溶液质量分数为3%及处理温度为45 ℃".

    由于处理温度对质量损失率的影响很小，故在常温下预处理比较经济.将此因子去除，通过组合试验(常温)得到质量损失率跟稻草秸秆浸泡时间及NaOH溶液质量分数的变化关系.

    • 2.2.   稻草秸秆浸泡时间对质量损失率的影响

  • 从图 1可知，当NaOH溶液质量分数为0%时(对照组)，试验所得到的关系曲线并非一条跟横轴重合的直线，这是由试验误差导致的，但是试验值均极小(其中最大值仅为0.36%)，可以忽略不计.

    除了0%这条曲线外，其余曲线均呈现出一致的变化规律：15 h之前，先增后减再增，且均在6~9 h段处于下降趋势；15h之后，质量损失率随浸泡时间变化趋于平缓；此外，各变化曲线(1%~6%)的峰值均出现在15 h处，分别为10.06%，10.95%，11.74%，14.53%，14.41%和14.40%.值得注意的是，15 h之前，1%~4%这4条曲线不仅变化趋势基本一致，且变化速率也基本相同.而5%与6%这两条曲线则基本重合.

    以上结果表明：稻草秸秆质量损失率跟浸泡时间的关系曲线变化明显，且规律性很强.总体上而言，稻草秸秆质量损失率随浸泡时间的增加而增大(变化速率较大)，但局部也有减小，最后基本趋于平缓.

    • 2.3.   NaOH溶液质量分数对质量损失率的影响

  • 从图 2可知，3%之前，所有曲线呈增长趋势，3%之后，一部分曲线继续增长，另一部分则开始下降.此外，在4%~5%段上，浸泡时间较短的曲线(3 h，6 h，9 h，12 h)均呈下降趋势，而浸泡时间较长的曲线(18 h，21 h，24 h)均呈增长趋势. 15 h曲线在4%之后变化很小，峰值出现在4%处，其质量损失率为14.53%. 5%之后，所有曲线都趋于平缓.

    以上结果表明：稻草秸秆质量损失率跟NaOH溶液质量分数的关系曲线变化波动不大，且规律性较弱.总体上而言，稻草秸秆质量损失率随浸泡时间的增加而增大(变化速率较小)，但局部也有减小，最后基本趋于平缓.

    • 2.4.   NaOH预处理对稻草秸秆表观形态的影响

  • 生物质在常压下用碱处理时，碱液在该温度下释放出-OH，-OH首先进入生物质细胞壁的木质素中，破坏木质素之中的吡喃环，拆开与木质素相互缠结的纤维素和半纤维素，解除了木质素与半纤维素的空间立体交联网状结构，使生物质的原始弹性被破坏[13].

    李辉勇等[14]进行稻草秸秆的扫描电镜结果表明：未处理稻草秸秆的外表面整齐地被硅质突起、硅细胞、栓细胞所覆盖；内表面为髓腔，细胞壁薄，表面规则平滑.而经NaOH预处理过的稻草秸秆外表面的硅质突起、蜡质、栓质部分被除掉，下层机械组织已暴露，外壁比表面积增大，内表面中髓腔薄壁细胞中的物质基本已失去，细胞壁较松弛，孔隙度增大.

3.   综合选优

  • 由于控制每只锥形瓶中NaOH溶液均为300 g，则可根据每个试验组合对应的NaOH溶液的质量分数算出其NaOH的用量，再由综合成本指数公式(2)，可求得各个试验组合的综合成本指数，并将其对应的质量损失率一并填入表格中，且将质量损失率数值(保留两位小数)和综合成本指数数值(取整)填在其中，如表 4所示.

    在最优试验组合条件下，稻草秸秆的软化效果良好(质量损失率较大)，同时综合成本较低(综合成本指数较小)，但很难通过直接判断从表 4中选出"最优试验组合"，因此，引入判别指数.

    P—判别指数；S—质量损失率；Z—综合成本指数.

    因为NaOH溶液的质量分数为0%对于判别指数没有意义，故不予讨论.由公式(4)可知，稻草秸秆的质量损失率S越大(即软化效果越好)，综合成本指数Z越小(即综合成本越低)，则判别指数P越大.由此可得，最大判别指数Pmax所对应的试验组合即为"最优试验组合".

    由表 4及公式(4)得到判别指数表，如表 5所示.

    由表 5可知，试验组合"NaOH溶液质量分数为1%及稻草秸秆浸泡时间为6 h(常温)"对应的判别指数最大，即为最优试验组合.此试验条件下的稻草秸秆软化效果良好(质量损失率为7.82%)，有利于制砖粘结成型，且综合成本较低，此结论与李春桃等[6]的研究结论"1% NaOH溶液改性的稻草桔秆具有较好的粘结性"一致.

4.   结论

  • 1) 各试验因子对稻草秸秆的质量损失率的影响强弱顺序依次为：稻草秸秆浸泡时间、NaOH溶液质量分数、处理温度(℃)，处理温度的影响很小，在常温下预处理比较经济.

    2) 稻草秸秆质量损失率跟浸泡时间的关系曲线变化明显，且规律性很强.总体上而言，稻草秸秆质量损失率随浸泡时间的增加而增大(变化速率较大)，但局部也有减小，最后基本趋于平缓.

    3) 稻草秸秆质量损失率跟NaOH溶液质量分数的关系曲线变化波动不大，且规律性较弱.总体上而言，稻草秸秆质量损失率随浸泡时间的增加而增大(变化速率较小)，但局部也有减小，最后基本趋于平缓.

    4) 根据软化效果和经济性综合考虑，最优试验组合是"NaOH溶液质量分数为1%及稻草秸秆浸泡时间为6 h(常温)"，此试验条件下的稻草秸秆软化效果良好(质量损失率为7.82%)，有利于制砖粘结成型，且综合成本较低.
