金属卤化物钙钛矿材料AMX3(A: CH3NH3+, Cs+;M: Pb2+, Sn2+;X: Cl-, Br-, I-)具有高荧光量子产率、带隙可调、可溶液加工、高载流子迁移率和独特的缺陷容忍特性等优点[1-3], 在钙钛矿太阳能电池[4]、发光器件[5]、激光[6]和光电探测器[7]等方面展现出广泛的研究和应用前景. 2014年, Tan等人[8]报道了基于三维钙钛矿在室温下操作的近红外和绿色发光器件, 其外部量子效率(external quantum efficiency, EQE)分别为0.8%和0.1%. 自这项开创性工作以来, 通过改善薄膜形貌[9-10], 调控组分, 优化器件结构和修饰界面[11]等方法, 钙钛矿发光器件的性能得到了显著提高, 绿色、红色和近红外发光器件的最大EQE均超过20%.
传统的金属卤化物呈现出MAPbX3的三维结构, 混合卤化物钙钛矿的带隙可以通过控制卤素组分来调节. 目前, 蓝色发光器件因其电荷注入效率低、界面发光猝灭、钙钛矿层缺陷密度大等原因[12], 其性能落后于红色和绿色发光器件, 这使得钙钛矿发光器件在显示和照明领域的发展应用受到了阻碍. 通常, 蓝色发光器件的制备方法有两种: ①采用高带隙混合卤化物钙钛矿发光材料MAPbBrxCl1-x来制备蓝色钙钛矿发光器件(发光波长在450~490 nm之间). Sadhanala等人[13]通过改变氯溴离子比例来调控钙钛矿材料的发光波长, 所制备的蓝色发光器件最大EQE约为0.1%. 虽然MAPbBrxCl1-x这种混合卤化物发光材料能够制备蓝光器件, 但是, 在光照和电压偏置下, 卤素离子的迁移使相分离成富氯相和富溴相, 因此, 在器件工作期间, 电致发光波长会从蓝色发光区域移至绿色, 波长红移是这种制备方法的不足之处. ②制备低维钙钛矿材料. 二维层状钙钛矿材料具有自然的多量子阱结构, 阱间能实现有效的能量传递, 提高了低带隙发光相中的激发态密度, 抑制了非辐射复合损耗[14], 基于二维层状蓝色发光器件的最大EQE为1%~3%[5]. Li和Vashishtha等人[15-16]报道了基于混合卤化物准二维层状钙钛矿的蓝色发光器件, 其发光波长约为480 nm, 最大EQE分别为5.7%和6.2%.
聚合物添加剂如聚环氧乙烷(PEO)[17-18]、聚甲基丙烯酸甲酯(PMMA)[19]和聚丙烯腈(PAN)[20]可以通过改善钙钛矿薄膜形貌, 钝化缺陷, 增强湿度稳定性, 来显著提高钙钛矿发光器件的性能. Bi等人[18]的研究指出PEO添加剂不仅可以改善薄膜形貌, 而且能抑制发光效率较低的n=1相形成, 进而有效抑制激发态的非辐射复合, 提高器件发光效率. 尽管聚合物-钙钛矿复合薄膜能有效提高有机金属卤化物钙钛矿薄膜形貌和发光性能, 但基于聚合物-钙钛矿复合薄膜的蓝色发光器件的性能还有待进一步提高.
本研究通过引入长链胺和聚合物添加剂的方法制备钙钛矿蓝色发光器件, 长链丁基胺阳离子(BA+)形成的准二维层状钙钛矿有效地改善了薄膜形貌, 降低了缺陷密度[21]. 聚合物添加剂(PEO)进一步减小晶粒尺寸, 钝化薄膜缺陷态, 抑制离子迁移与非辐射复合损耗. 采用这种方法制备了发光波长为484 nm, 最大亮度为2 876 cd/m2, 最高电流效率为3.7 Cd/A的蓝色发光器件.
全文HTML
-
甲基氯化胺(MACl)、溴化铅(PbBr2)、丁基溴化胺(BABr)、丁基氯化胺(BACl)、聚(9-乙烯基咔唑)(PVK)和1, 3, 5-三[(3-吡啶基)-3-苯基]苯(TmPyPB)购自西安宝莱特光电科技有限公司(中国);聚(3, 4-乙烯二氧噻吩)-聚(苯乙烯磺酸盐)(poly(3, 4-ethylenedioxythiophene))(PEDOT∶PSS)购于德国贺利氏公司. 二甲基甲酰胺(DMF)、乙醚(DEE)、氯苯(CB)和聚环氧乙烷(PEO)(Mv=600 000)购于西格玛奥德里奇公司. 所有材料均按原样使用.
-

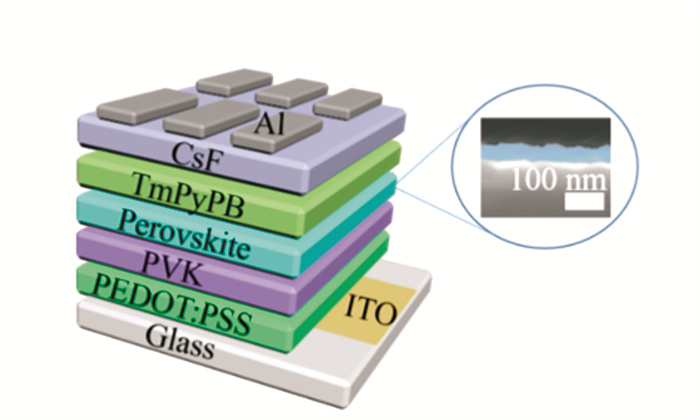

器件结构见图 1, 其中PEDOT∶PSS和氟化铯(CsF)作为空穴和电子注入层, PVK和TmPyPB作为空穴传输层和电子传输层, 氧化铟锡(ITO)和铝(Al)分别是透明的阳极和阴极.
-
通过以0.5∶0.5∶0∶0, 0.5∶0.5∶0.25∶0.25, 0.5∶0.5∶0.375∶0.375和0.5∶0.5∶0.5∶0.5的物质的量之比在DMF中溶解PbBr2, MACl, BABr和BACl, 来制备钙钛矿前体溶液, 分别表示为BA 0, BA 0.5, BA 0.75和BA 1.0. 在最优化的BA 0.75基础上, 制备了BA 0.75与PEO不同质量分数之比(0.625%, 1.25%, 2.5%)的混合溶液(分别以PEO 0.625, PEO 1.25, PEO 2.5来表示). 首先, 将已清洁的ITO基板用UV-臭氧处理30 min. 接着, 将聚(4-苯乙烯磺酸钠)(S-PSS)改性的PEDOT∶PSS层以5 000 r/min的速度旋涂到ITO基板上, 在170 ℃的温度下退火10 min以去除残留的水分[22].将PVK层以3 000 r/min的速度旋涂到PEDOT∶PSS层上, 在150 ℃的温度下退火5 min, 再暴露于UV-臭氧中30 s以形成亲水性表面, 从而改善钙钛矿层的附着力. 将钙钛矿层以3 000 r/min的速度旋涂在PVK层上, 在成膜过程中, 将300 μL DEE滴在样品上, 以加快结晶过程[23]. 将样品在80 ℃下退火15 min. 最后, 通过热蒸发将TmPyPB(60 nm), CsF(1 nm)和Al(100 nm)依次沉积在钙钛矿层上.

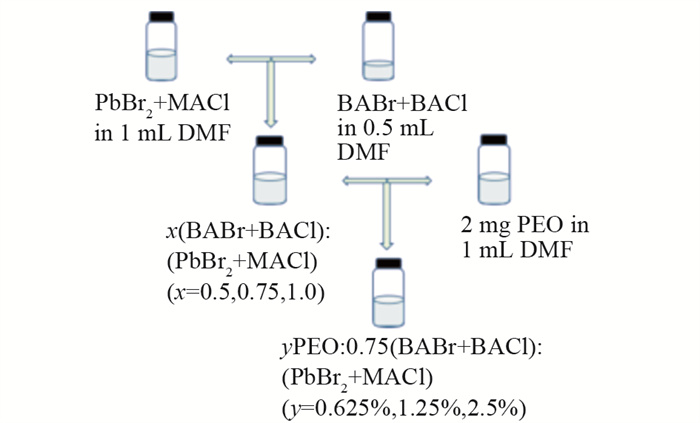

钙钛矿前驱体溶液的具体制备过程见图 2.
-
使用编程的Keithley 2400源表和Konica-Minolta Cs-100A色度计测量器件的电流密度-电压-亮度(J-V-I)特性;通过配备有Cu-Kα辐射源的Rigaku D/Max-B X射线衍射仪分析晶体结构;用JSM-7100F场发射扫描电子显微镜(SEM)观察薄膜表面形貌;用Ocean Optics USB4000 UV-Vis光谱仪记录电致发光光谱;用爱丁堡FLS920分光光度计记录稳态光致发光光谱;用Shimadzu UV-2600分光光度计获得UV-Vis吸收光谱.
1.1. 实验材料
1.2. 器件结构
1.3. 钙钛矿发光层的制备
1.4. 测试
-

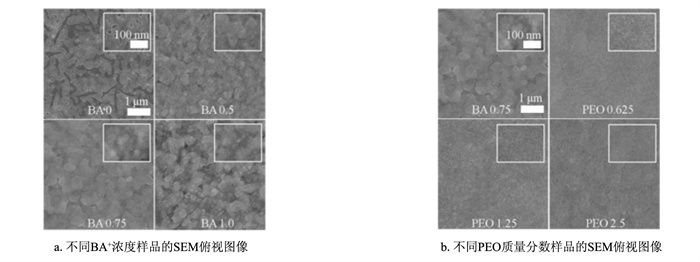

图 3a展示了不同BA+浓度样品的SEM俯视图像. BA 0样品的表面不连续, 存在较多孔洞, 这将引起严重的漏电流. 对于BA 0.5, BA 0.75和BA 1.0样品, 钙钛矿薄膜的覆盖率显著提高. 同时, 随着BA+浓度的增加, 晶粒尺寸逐渐减小, 这归因于BA+成分对结晶的限制[24].
图 3b是不同PEO质量分数样品的SEM图. 从图中能够明显地看出, 引入PEO之后, 钙钛矿薄膜表面变得光滑且无孔洞, 晶粒尺寸也明显减小[25]. 在2.5%的比例以下, 薄膜表面非常平整, 很难看出晶粒, 比例达到2.5%, 复合薄膜表面出现的一些大晶粒, 可能来源于薄膜表面上PEO的富集.
-

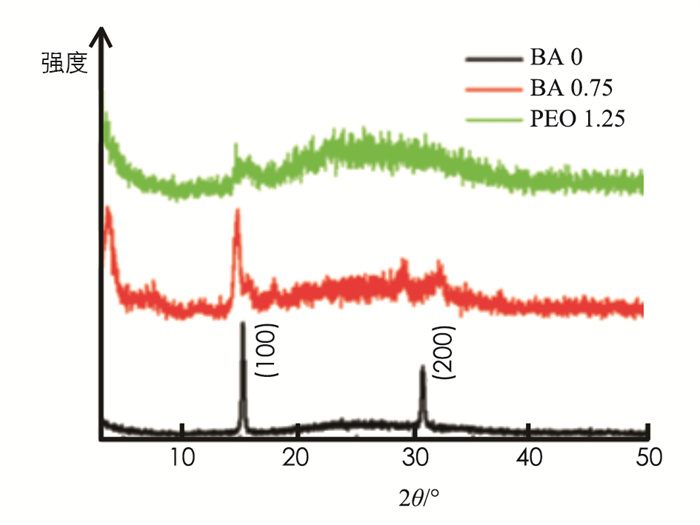

通过X射线衍射(XRD)对钙钛矿复合薄膜的结晶度进行表征, 图 4显示了BA 0, BA 0.75, PEO 1.25等3个样品的XRD图. BA 0样品在15.2°和30.6°处的衍射峰, 分别对应于立方相的(100)和(200)晶面[26]. BA 0.75样品在低2θ区域(<10°)表现出明显的衍射峰, 表明三维钙钛矿相向二维层状钙钛矿相的转变[21]. 使用Brag方程计算出3.6°和7.0°衍射峰的晶格常数分别为2.43 nm和1.26 nm, 对应于n=3和n=1的钙钛矿相的层间间距[27]. 与BA 0.75的薄膜相比, PEO 1.25样品的主要衍射峰位置基本不变, 而衍射峰变宽, 强度变弱, 表明钙钛矿薄膜结晶度下降[17].

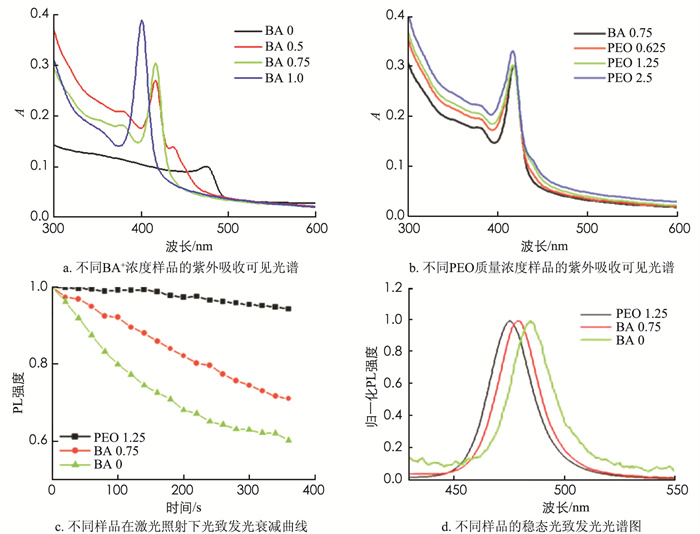

图 5a给出了不同样品的紫外-可见吸收光谱. BA 0样品显示出大约为500 nm的吸收边, 材料吸光度在较短波长下逐渐增加. BA+的添加导致材料吸收边蓝移, 在材料吸收谱中, 379, 417和436 nm处出现尖锐的激子吸收峰, 这些吸收峰分别对应于n=1, 2和3的钙钛矿相[24]. 小n值钙钛矿相的吸光度随BA+浓度的增大而增加. BA+的加入导致了三维钙钛矿相到二维层状钙钛矿相的转变, 这与XRD结果一致. 进一步讨论加入PEO是否会影响钙钛矿相的分布, UV-Vis测试结果见图 5b, 从图 5中可以看出, 随着PEO质量分数的增加, n=3处的激子吸收峰强度逐渐增强, 这表明PEO的引入会促进大n相的形成[18].
在30 mW/cm2, 波长为405 nm的激光持续照射6 min后, 样品的光致发光(PL)强度衰减曲线见图 5c, BA 0样品的PL强度衰减为照射前的60%, 引入了长链胺的样品BA 0.75衰减为70%左右, 而加入长链丁基胺及PEO的样品PEO 1.25仍保持原来的95%左右, 这表明引入长链丁基胺及聚合物有利于PL稳定性的提高[28]. 图 5d为样品的稳态光致发光(PL)光谱. 原始钙钛矿前驱体溶液制备的样品(BA 0)PL发射峰为485 nm. 与BA 0样品相比, BA 0.75样品的PL谱发生了明显的蓝移, 其发射峰位于478 nm, 我们把PL最大值的蓝移归因于样品中小n值钙钛矿相的增加[18]. PEO 1.25样品的PL发射峰位于475 nm, 相比于BA 0.75样品, 也有微小的蓝移, 我们认为这是引入PEO之后, 晶粒尺寸减小导致的.
-

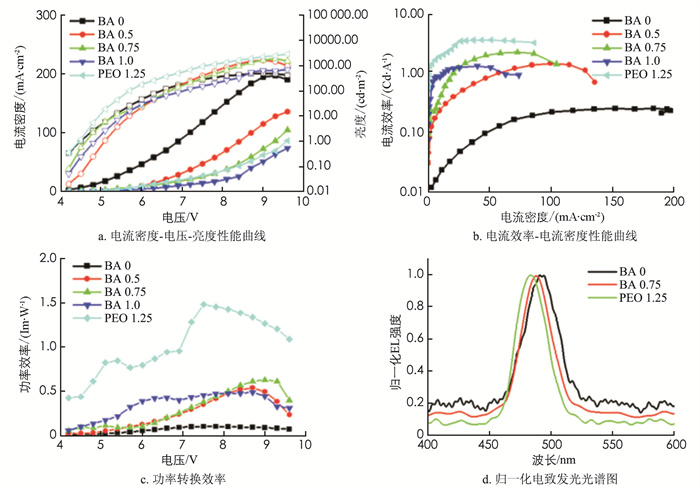

图 6a为器件的电流密度-电压-亮度性能曲线, 图 6b为电流效率-电流密度的性能曲线, BA 0器件的电流密度明显高于含有长链胺(BA+)的器件, 从该器件的SEM图可以看出, 钙钛矿薄膜晶粒覆盖率低, 有较多的孔洞, 容易引起较大的漏电流, 导致电子空穴对难以在发光层中进行有效的辐射复合, 相应的性能也较差, 最大亮度为490.5 cd/m2, 最高电流效率为0.25 Cd/A. 加入BA+后, 器件的电流密度明显减小, 亮度和效率也有一定程度的提高, 在最好的比例下(BA 0.75), 最大亮度为1 882 cd/m2, 最大电流效率为2.3 Cd/A. 我们将这些性能的提高归因于BA+的引入将无机八面体分隔开, 三维钙钛矿转变为准二维钙钛矿, 具有更好的成膜性. 另外, 准二维钙钛矿中, 多量子阱结构的自然形成, 产生了量子限域效应和介电效应, 而量子限域效应和介电效应的存在提高了激子束缚能和辐射复合效率. 为了进一步提高器件的电学性能, 在BA 0.75的基础上继续引入添加剂PEO, 在最佳的PEO质量分数下(PEO 1.25), 得到最大亮度为2 876 cd/m2, 最高电流效率为3.7 Cd/A的蓝色发光器件, 与器件BA 0相比, 效率提高了近15倍. 综上所述, 不同钙钛矿发光层薄膜的电学性能变化与其他的光学性能变化和薄膜形貌紧密相连. 图 6c为5种器件的功率效率图, 图 6d为BA 0, BA 0.75, PEO 1.25等3种器件归一化后的电致发光光谱图, BA 0的发光峰位于492 nm, 半峰宽(FWHM)为36 nm, BA0.75的发光峰为487 nm, 半峰宽为30 nm, PEO 1.25的发光峰为484 nm, 半峰宽为28 nm. 与PL光谱比较, EL发光谱存在一些红移现象.
2.1. 钙钛矿薄膜形貌
2.2. 光学性能
2.3. 电学性能
-
在钙钛矿发光器件中, 通过引入长链丁基胺阳离子(BA+)和聚合物添加剂聚环氧乙烷(PEO), 可以有效地改善钙钛矿薄膜形貌, 减小晶粒尺寸, 钝化薄膜表面缺陷态, 从而抑制离子迁移与非辐射复合损耗, 使得蓝色发光器件的效率得到了显著的提升, 基于BAxMAPbBr3-yCly-PEO发光层的钙钛矿薄膜, 获得的蓝色发光器件的最大亮度为2 876 cd/m2, 最高电流效率为3.7 Cd/A, 功率效率为1.5 lm/W, 与发光层为MAPbBr2Cl的器件相比, 发光效率提高近15倍. 蓝色发光材料的研究对实现钙钛矿白色发光二极管至关重要, 本研究所制备的发光层薄膜成膜质量较好, 在一定程度上避免了由于薄膜覆盖不完整导致的空穴传输层、电子传输层与钙钛矿发光层之间产生的漏电流, 为提高薄膜的均匀性与覆盖率从而减少非辐射电流损失及增大发光量子效率提出了一个思路.
