柑橘育苗钵装填成穴生产线主要由装填模块、浇灌模块和冲穴模块3部分组成. 装填模块主要包括挡板提升机、皮带输送带、育苗钵转运框、分流-刮土装置；浇灌模块主要包括链网输送带、供水装置；冲穴模块主要包括链板输送带、冲穴装置. 整机具体结构如图 1所示，主要技术参数如表 1所示.

首先，将营养土装入提升机的料斗内，将育苗钵放入转运框隔间内. 启动生产线后，提升机将营养土提升至上部卸料口，触发反射式光电开关感应后停止. 然后，各输送带将转运框输送至不同的工位进行装填、浇灌和冲穴等操作，期间由接近开关感应转运框到位并制动输送带. 在装填工位，分流-刮土装置下降盖住转运框，使营养土从分流盖板的导流孔均匀地落入各育苗钵中，并由编码器记录提升机电机的圈数来控制营养土的装填量，部分营养土从分流盖板两侧掉落在输送皮带上. 提升机卸料完成后，刮板刮除分流盖板上的浮土，分流-刮土装置上升释放转运框，落土随转运框至两输送带间隙处掉落收集. 在浇灌工位，供水装置开启并按设定流量和总量向各育苗钵中注入水流，使营养土浸润并增加其可塑性. 在冲穴工位，冲穴柱先下降后上升，在育苗钵中挤压出移栽穴. 最后，在无动力输送带处进行带基质砧木苗移栽，并在转运框内将育苗钵卸载后放入空苗钵，进行下一轮作业.

转运框是装填成穴生产线的关键部件之一，用于装填成穴过程中对薄壁塑料育苗钵的支撑，以及在完成装填成穴与后续砧木苗移入后，实现育苗钵的卸载. 育苗钵的放置和卸载由转运框卸料机构实现，该机构的运动由滑块槽销机构实现，卸料机构如图 2所示. 装入育苗钵时，动提手移至最上端位置，翻板旋转至水平位置，处于放置状态，装入育苗钵后抓握动提手搬运转运框. 卸载育苗钵时，使用静提手提起转运框，翻板在重力作用下旋转至竖直位置，处于卸载状态，释放育苗钵，同时动提手滑落至最下端位置.

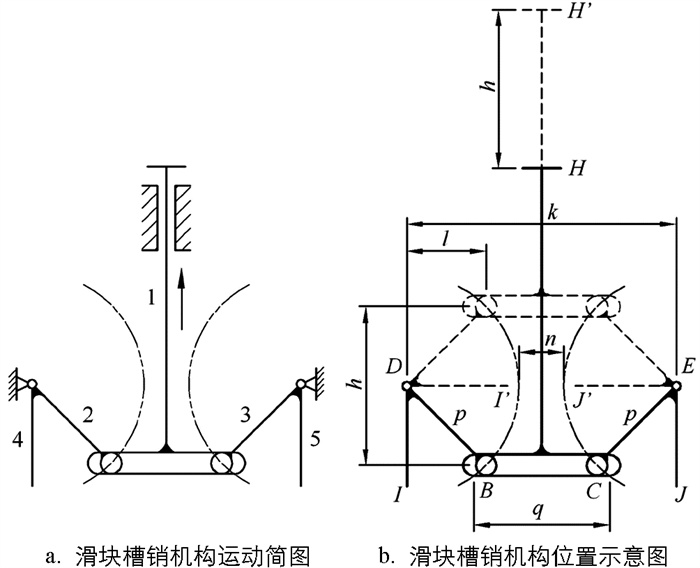

为确定卸料机构参数，对滑块槽销机构进行运动分析，滑块槽销机构运动简图、机构位置示意如图 3所示. 根据滑块槽销机构中动提手和翻板的空间位置要求，确定动提手竖直移动范围h＜120 mm，D，E两点间距k=206 mm，放置或卸载状态下摇杆DB水平投影长度l＞51 mm，两摇杆轨迹最近间距n＞30 mm；摇杆BD与固连的翻板DI夹角∠IDB=45°，摇杆BD的轨迹极限转动夹角∠BDB′=90°，且由此可得∠BDI′=90°. 为确定摇杆长度p和滑槽长度q的取值，由图 3b，可得几何关系如式(1)所示.

将已知量带入式(1)计算得72.1 mm＜p＜84.9 mm，q＞92.9 mm，取p=80 mm，q=95 mm，即摇杆长度为80 mm，滑槽长度为95 mm.

提升机卸料过程中，分流-刮土装置能确保转运框内各育苗钵中装填量均匀一致，同时保护育苗钵不被落下的营养土压塌；卸料结束后，能实现分流盖板上方堆积营养土的刮除，以免其在分流盖板升起时落入育苗钵影响装填效果. 分流-刮土装置结构示意如图 4所示，包括刮板机构和升降机构两部分. 刮板机构主要由刮土板、刮土板支架和直线模组组成，直线模组的滑台与刮土板支架固连，带动刮土板做直线运动，实现刮土功能；刮土板俯视呈“U”形，开口一侧朝向浮土，在刮土过程中具有聚拢作用，确保将浮土顺利刮至前方，减少在转运框两侧的泄漏. 升降机构主要由分流盖板、分流盖板支架、直线导轨、刮板机构、直线模组和电动推杆组成，分流盖板支架同时与直线导轨的滑块和直线模组的导轨固连，直线模组的导轨中部与电动推杆的输出杆固连，使电动推杆带动分流-刮土装置整体升降.

装填前，分流盖板下降盖住转运框中的育苗钵，其上呈2×4排列的倒四棱台形导流孔深入育苗钵内部，保护育苗钵不被压塌；装填过程中，分流盖板的导流孔和倒“V”形梁将下落的营养土流均匀分流落入8个育苗钵，实现均匀装填；装填和刮土结束后，分流盖板上升，释放转运框.

供水装置以设定的流量与总量对转运框内8个育苗钵均匀浇灌，原理示意如图 5所示. 浇灌作业时，控制器打开电磁阀，水流依次流经手动阀门、过滤器、稳压阀、流量计、水锤消除器、电动阀和电磁阀，进入分水器，经分水器各出水口均匀流入下方转运框内的育苗钵，各出水口水流大小由分水器上对应旋钮调节. 经实测，调节后各流量下8个出水口出水量的变异系数均小于1.3%，满足均匀性要求. 浇灌过程中，控制器由流量计获取脉冲信号实时计算当前流量与总量，用PID算法调节电动球阀的开度，保持浇灌流量在目标值位置稳定，待总量到达设定值后关闭电磁阀，完成浇灌作业.

浇灌工序以定流量与总量方式浇灌，由于水流在营养土中浸润速度有限，为保证浇灌工序效率与整机效率匹配，同时避免浇灌时水流溢出育苗钵，并确保浇灌后水流浸润时间足够，对浇灌过程进行分析，如图 6所示. 作业时，链网输送带带动转运框进入浇灌工位进行定量浇灌，此时上一转运框处于静置位置；浇灌完成后，链网输送带带动转运框到达静置位置，同时上一转运框脱离链网输送带进入下一工序，下一转运框进入浇灌工位.

对浇灌工序效率进行分析，设装填工序效率为η₁，为保证整机效率匹配，浇灌工序效率η₂的计算公式如式(2)所示.

其中n为转运框容量，设计为8钵；t₂为浇灌工序单框耗时，单位为s；L₁为转运框入位位移，取L₁=0.48 m；v₃为链网输送带速度，取v₃=0.15 m/s；S为浇灌总量，单位为mL；Q为浇灌流量，单位为L/min.

由上式可知，为提升浇灌效率，需要在保证成穴效果的前提下尽量减小浇灌总量S，同时采用不至于溢出的最大浇灌流量Q. 经试验，对于体积含水率3%的营养土，浇灌量大于400 mL时成穴基本稳定，同时考虑浇灌效率限制，由上述分析确定浇灌总量S范围为400~500 mL，对应最大浇灌流量Q范围为3.5~2.6 L/min.

对浇灌后水流浸润时间进行分析，浸润时间t₃由到达静置位置时下一转运框的浇灌工序耗时、脱离静置位置时间和进入冲穴工位时间3部分组成，计算公式如式(3)所示.

其中L₂为链网输送带静置位置后段距离，单位为m；L₃为链板输送带冲穴工位前段距离，单位为m；v₄为链板输送带速度，取v₄=0.15 m/s.

已知所需浸润时间时，可根据上式确定所需要的L₂和L₃. 为了保证静置位置的转运框在下一浇灌周期顺利进入链板输送带，同时避免过早进入链板输送带(即保证静置位置处于链网输送带上)，L₂还应满足关系如式(4)所示.

冲穴装置能同时对转运框内8个育苗钵中营养土冲穴，主要由伺服电动缸、冲穴柱和挡板组成，结构示意图如图 7所示. 冲穴柱通过安装板与电动缸输出杆连接，挡板由安装杆固连于机架，能在一定范围上下调节. 冲穴柱侧面外形需要与砧木苗杯内腔相配合，本研究基于已研发的砧木苗杯生产的带基质砧木苗根土形状与尺寸^[21]，设计冲穴柱外形为上部圆柱形、中部圆台形、下部圆锥形. 冲穴时，伺服电动缸带动冲穴柱升降，冲穴柱下降时，营养土受挤压形成移栽穴；上升时，冲穴柱与营养土间未释放的压力产生的摩擦力会带出育苗钵，此时由挡板阻止育苗钵被带出.

对冲穴柱入土过程分析，如图 8a所示，锥尖为主要触土部位，其角度α₁直接影响对孔穴侧壁和底部营养土的压缩程度，压缩过小时穴壁不稳定，压缩过大时营养土过于紧实，不利于苗木生长^[22]，因此需试验研究合适的冲穴柱锥尖角度α₁；根据带基质砧木苗根土外形尺寸，α₁应在35°以上. 同时，入土过程中成穴尺寸与冲穴柱入土深度h相关，理想孔穴直径d₂计算公式如式(5)所示.

其中d₁为冲穴柱小径，取d₁=44 mm；α₂为冲穴柱侧面角度，取α₂=4.4°.

冲穴结束冲穴柱上升时，孔穴内腔压力释放，直径会收缩，同时完成冲穴后的育苗钵会变形，钵内营养土会沉降，如图 8b所示. 孔穴直径收缩过多会导致带基质苗无法正常移入，采用孔径收缩率R_s表征收缩程度，计算公式如式(6)所示.

其中D_a为冲穴后实际孔穴直径，单位为mm；D_t为冲穴后理想孔穴直径，单位为mm.

冲穴结束后，d₂取值为D_t，h取值为孔穴有效深度h_e，带入式(5)，与式(6)联立得式(7).

浇灌与冲穴两过程都会导致育苗钵的形变和营养土的沉降，分别由育苗钵塌陷高度h_c和营养土沉降高度h_s表征，计算公式如式(8)所示.

其中h₁为浇灌前育苗钵与隔间上边沿间距，单位为mm；h₂为浇灌前土面与隔间上边沿间距，单位为mm；h₃为冲穴后育苗钵与隔间上边沿间距，单位为mm；h₄为冲穴后土面与隔间上边沿间距，单位为mm.

控制系统包括硬件和软件部分，硬件部分主要由STM32控制器、传感器、驱动器、变频调速器、串口屏等组成，如图 9所示. 工作时，整机按程序运行，实现各模块相应功能，同时串口屏显示工作数据，且运行过程中能通过串口屏设置运行参数. 软件部分采用freeRTOS系统，对装填、浇灌、冲穴、数据交互等4个子任务进行调度，保证各模块工作的实时性.

根据设计结果加工并装配了柑橘育苗钵装填成穴生产线试验样机，如图 10a所示. 试验采用规格为10.5 cm×34 cm(口径×高)、厚度为0.5 mm的塑料育苗钵. 试验营养土为草炭营养土，按草炭∶谷壳∶河沙体积比1∶1∶1混拌而成^[23-24].

装填时，育苗钵装填量越大越好，各营养钵间装填量越均匀越好. 为排除不同含水率营养土中水分所占的质量的影响，以等效平均装填量m_e作为装填量评价指标，以装填量相对极差R_r作为装填均匀性评价指标. 等效平均装填量m_e计算公式如式(9)所示.

其中W为营养土重量含水率，单位为%；m_a为平均装填量，单位为g；m_k为同组试验内第k号育苗钵内装填量，单位为g；n为同组试验育苗钵总数. 装填量相对极差R_r计算公式如式(10)所示.

其中m_max为同组试验内育苗钵最大装填量，单位为g；m_min为同组试验内育苗钵最小装填量，单位为g.

选取营养土含水率、提升机速度、卸料高度作为试验因素，其中含水率采用体积含水率，使用HM-WSYP土壤水分测定仪快速测量. 对各因素水平编码如表 2所示，其中体积含水率各水平对应质量含水率W由烘干法^[25]测定，分别为6.58%，16.68%，29.84%. 采用L₉(3⁴)正交表设计试验方案，每组试验重复装填5次，每次装填单框8个育苗钵，因此每组试验包含40个育苗钵，即式(9)中n取值为40.

各评价指标测量计算结果与极差分析如表 3所示，用SPSS 26.0软件对试验数据做方差分析，结果如表 4所示. 结合表 3和表 4可知，营养土含水率对等效平均装填量m_e影响极显著，卸料高度对m_e影响显著，各因素影响主次为A，C，B，最优组合为A₁B₃C₃；营养土含水率、卸料高度对装填量相对极差R_r影响显著，各因素影响主次为C，A，B，最优组合为A₁B₃C₃. 由于各因素对各指标影响的最优组合相同，因此选取营养土含水率3%、提升机速度0.25 m/s、卸料高度580 mm为最优参数组合. 最优组合下，实测装填工序单框平均耗时12.4 s，因此装填工序最大效率η₁约为2 322钵/h.

营养土含水率增加时，装填量减小，装填均匀性变差. 因为含水率越大，干质量占比越小，同时营养土结团越严重，孔隙度越大，使得干质量进一步减小；并且孔隙在各育苗钵内生成随机，孔隙越多时各钵内分布越不均匀，导致装填均匀性越差. 同时，含水率越大附着于分流盖板上的营养土越多，对下落营养土阻力越大，装填紧实程度降低；而盖板各导流孔处附着量不一致，进一步加剧落入各钵内营养土的不均匀性；但过低的含水率会导致营养土卸料过程中扬尘过大，作业环境恶劣.

卸料高度增加时，装填量变大，装填均匀性变好. 因为卸料高度越高，营养土颗粒末端动能越大，装填越紧实；同时，卸料高度越高，末端营养土散开程度越大，分流盖板的倒“V”形梁与营养土层中性面颗粒落点对齐度越好，转运框前后两排装填越均匀. 但卸料高度过高也会导致提升机尺寸过大，制造成本与使用能耗都相应增加.

由于浇灌后水分浸润是一个渐变过程，难以直接观察与测量，但对后续冲穴过程有较大影响，可以通过冲穴效果来评价. 因此，本研究采用浇灌-冲穴联合试验.

成穴过程中，钵内营养土被压缩，过于紧实透气透水性差，不利于根系生长；而过于疏松会造成营养土在后期进一步沉降，也不利于植物根系生长与固定. 结合前文分析，本研究选取孔径收缩率R_s、育苗钵塌陷高度h_c、营养土沉降高度h_s、穴壁孔隙度P_w和穴底孔隙度P_b作为试验评价指标.

孔径收缩率R_s按式(7)计算，孔穴直径D_a和有效深度h_e的测量采用较轻的塑料尺，以尽量减小对营养土的干扰，并测量两个方向取均值^[26]，如图 10e所示. 育苗钵塌陷高度h_c和营养土沉降高度h_s的测量与计算参照式(8). 穴壁孔隙度P_w和穴底孔隙度P_b根据相关文献测量与计算^[27]，使用规格为φ24 mm×0.5 mm×30 mm(外径×壁厚×长度)的自制小环刀采样，如图 10f所示.

由前文分析，并考虑冲穴速度(冲穴柱下降速度)对营养土压缩程度的影响，以及孔穴定型时间对孔穴内腔稳定程度的影响，选取单个育苗钵浇灌总量、浸润时间、冲穴柱锥尖角度、冲穴速度、穴底停留时间作为试验因素. 结合前文分析和前期单因素预试验研究，确定各因素水平编码如表 5所示，其中浇灌总量各水平对应浇灌流量为3.5 L/min，3.0 L/min，2.6 L/min. 使用装填试验优选的体积含水率为3%的营养土进行试验，试验中保持冲穴柱初始高度一致，每次试验冲穴柱行程均为270 mm. 采用L₁₈(3⁷)正交表设计试验方案，每组试验重复3次，取均值作为试验结果.

各评价指标测量计算结果与极差分析如表 6所示，试验数据方差分析结果如表 7所示. 由表 6可知，所有试验组的穴壁孔隙度P_w和穴底孔隙度P_b均在54%~94%范围内，能够满足柑橘砧木苗的栽培需要^[28]，因此不对其进行极差与方差分析，且穴壁孔隙度P_w总体小于穴底孔隙度P_b，说明冲穴过程对穴壁的压缩作用大于穴底. 结合表 6和表 7可知，浇灌总量对孔径收缩率R_s影响极显著，浸润时间和穴底停留时间对R_s影响显著，各因素影响主次为A，E，B，D，C，最优组合为A₁B₃C₃D₂E₂；浇灌总量对育苗钵塌陷高度h_c影响显著，冲穴柱锥尖角度对h_c影响极显著，各因素影响主次为C，A，D，B，E，最优组合为A₂B₂C₁D₃E₃；冲穴柱锥尖角度对营养土沉降高度h_s影响极显著，各因素影响主次为C，D，A，E，B，最优组合为A₂B₃C₁D₃E₁.

对各因素以减小孔径收缩率R_s、育苗钵塌陷高度h_c和营养土沉降高度h_s为目标进行优化. 浇灌总量对R_s和h_c均影响显著，主要考虑减小育苗钵塌陷，且浇灌量越大成穴效果越好，浇灌总量应为450 mL；浸润时间对R_s影响显著，选取为19 s；冲穴柱锥尖角度对h_c和h_s均影响显著，且最优组合一致，因此选取为35°；冲穴速度对所有指标均无显著影响，为尽量提高作业效率，选取为200 mm/s；穴底停留时间对R_s影响显著，选取为2 s. 综上，选取单钵浇灌总量450 mL(对应浇灌流量为3.0 L/min)、浸润时间19 s、冲穴柱锥尖角度35°、冲穴速度200 mm/s、穴底停留时间2 s为最优参数组合. 最优组合下，由式(2)算得浇灌工序最大效率η₂约2 360钵/h，略大于装填工序的最大效率η₁(2 322钵/h)；同理算得冲穴工序最大效率η₃约3 428钵/h，大于η₁. 为实现装填、浇灌、冲穴3个工序的效率匹配，需以装填工序效率为基准，降低浇灌和冲穴工序的效率. 为保证浇灌工序的浸润时间与试验值一致，降低浇灌工序效率的方式为在浇灌开始之前增加等待时长，降低冲穴工序效率的方式为在冲穴结束之后增加等待时长. 此外，为保证浇灌工序浸润时间，需确定链网、链板输送带的相关参数. 将浸润时间19 s和已知量带入式(3)可得L₂+L₃=1.02，结合式(4)，取L₂为0.27 m，L₃为0.75 m. 因此，链网输送带静置位置后段距离设计为0.27 m，链板输送带冲穴工位前段距离设计为0.75 m.

孔径收缩率随浇灌总量先增大后减小，可能是营养土含水较少时，水分对营养土颗粒间的润滑作用大于黏合作用，导致营养土流动性随含水量增大而增大，而含水较多时黏合作用更强，流动性随含水量增大而减小. 同时，浸润时间越长，进入营养土的水分越多，其平均含水量越大，流动性随含水量先增大后减小的特点，也导致孔径收缩率随浸润时间先增大再减小. 孔径收缩率随穴底停留时间先减小再增大，可能是停留时间太短时孔穴不足以定型，而太长时冲穴柱易与穴壁粘连，在提升过程中粘连力的水平分力导致孔穴收缩. 育苗钵塌陷高度随浇灌总量先减小后增大，也可能是因为营养土流动性随含水量先增大后减小，使得冲穴柱所受阻力先减小后增大，导致其对育苗钵压缩程度相应改变. 育苗钵塌陷高度和营养土沉降高度均随冲穴柱锥尖角度增大而增大，可能的原因是冲穴柱越不尖锐，冲穴柱头部对营养土作用力在竖直方向的分力越大，对营养土和育苗钵的压缩程度越大.

由于正交试验表中未涉及最优参数组合，因此进行最优组合的作业效果验证试验，试验方法同前，重复3次，试验结果如表 8所示. 由试验结果可知，最优参数组合下，孔径收缩率为8.98%，育苗钵塌陷高度为16.3 mm，营养土沉降高度为33.8 mm，穴壁和穴底孔隙度分别为56.66%和60.27%，均满足带基质砧木苗移栽需要.

1) 研制了一种用于柑橘工厂化容器育苗的育苗钵装填成穴生产线，主要由装填模块、浇灌模块和冲穴模块组成，实现了育苗钵中营养土的均匀装填以及移栽穴的稳定成型. 完成了生产线机械结构与控制系统的设计，分析了各模块主要工作过程，进行了参数优选试验.

2) 育苗钵装填正交试验表明，装填量和装填均匀性均主要受营养土含水率和卸料高度影响. 最优装填参数组合为：营养土体积含水率3%、提升机速度0.25 m/s、卸料高度580 mm. 浇灌-冲穴正交试验表明，移栽穴孔径收缩率主要受浇灌总量、浸润时间和穴底停留时间影响，育苗钵塌陷高度主要受浇灌总量和冲穴柱锥尖角度影响，营养土沉降高度主要受冲穴柱锥尖角度影响，穴壁和穴底孔隙度均满足砧木苗栽培需要；最优参数组合为浇灌总量450 mL(对应浇灌流量3.0 L/min)、浸润时间19 s、冲穴柱锥尖角度35°、冲穴速度200 mm/s、穴底停留时间2 s.

3) 最优参数组合下，整机效率大于2 300钵/h，且装填成穴效果好，作业过程对育苗钵保护到位，满足柑橘工厂化容器育苗的育苗钵装填与移栽穴成型在线自动化高效生产需求.
