十二烷基苯磺酸钠(分析纯)：重庆川东化工试剂有限公司; 聚乙烯醇(分析纯)：天津希恩思生化科技有限公司; 聚乙烯吡咯烷酮(分析纯)：上海阿拉丁生化科技有限公司; 磷酸钠(分析纯)：重庆川东化工试剂有限公司; 气相二氧化硅(99.8%)：上海阿拉丁生化科技有限公司; 硫酸(分析纯)：重庆川东化工试剂有限公司; 高纯铅片(99%)：富翔金属材料有限公司; 实验用水均为去离子水。

高速剪切分散乳化机：FJ200-SH，上海沪析实业有限公司; 电化学工作站：CHI660E，上海辰华仪器有限公司; 分析天平：BSA224S，美国赛多利斯科学仪器有限公司; 蓄电池综合测试仪：μC-ZS08，江苏张家港市金帆电源有限公司; 磁力搅拌器：84-1，上海梅颖浦仪器仪表制造有限公司; 高速冷冻离心机：TGL-20 M，长沙湘仪离心机仪器有限公司。

将10 g气相二氧化硅分散于190 g水中，使用高速分散乳化机剪切25 min，得到胶体母液; 将密度为1.535 g/cm³的硫酸置于0 ℃低温处理2 h; 将PVAD、SDBS、TSP、PVP分别制备成不同浓度的溶液。将母液、硫酸以及含有不同添加剂的溶液进行混合，制得含有4%气相二氧化硅、38%硫酸和不同质量分数添加剂的胶体电解质。

取完全凝胶后的胶体电解质5 mL装入离心管，称量此时的离心管质量，然后使用离心机将离心管以5 000 r/min转速离心10 min，将离心管中析出的水倒掉后再次称量离心管的质量，前后两次的质量差即为胶体电解质的析水量，析水量越小说明胶体电解质越稳定^[19]。

在CHI660E电化学工作站进行电化学测试，分别以铅片、铂片和Hg/Hg₂SO₄电极作为工作电极、对电极和参比电极。循环伏安曲线输入电压为开路电压，扫描范围为-2~2 V，扫描速度0.1 V/s。电化学阻抗谱在100~1 000 kHz下进行，初始电压为开路电压。

电池性能测试在蓄电池综合测试仪上进行，测试方法参照国家标准《摩托车用铅酸蓄电池》(GB/T 23638—2009)，包括电池容量、低温起动能力、充电接收能力和自放电测试。

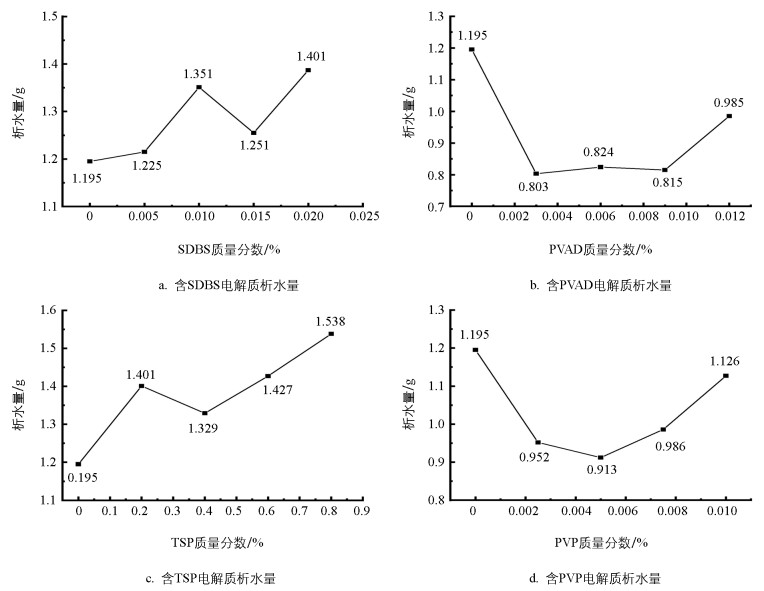

含不同添加剂的胶体电解质析水量如图 1所示。由图 1可知，在测试的4种添加剂中，PVAD和PVP可以降低胶体电解质的析水量，增加其稳定性。其它2种添加剂会降低胶体的稳定性。此外，随着PVAD与PVP质量分数的增加，胶体电解质的析水量呈现先减小后增大的趋势，当PVAD质量分数为0.003%时，析水量最小，这表明适量高分子表面活性剂的加入可以抑制胶体电解质老化析水，但是随着PVAD和PVP质量分数的增加，胶体电解质内部的三维网状结构被破坏，导致胶体稳定性降低。

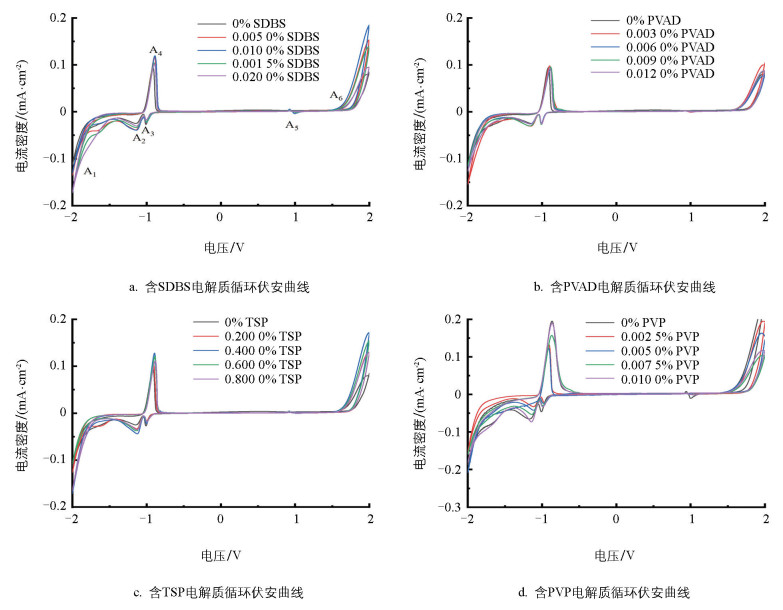

铅电极在含不同添加剂的胶体电解质中的循环伏安曲线如图 2所示。以图 2a为例，A₁为析氢过程; A₂和A₃对应不同尺寸的PbSO₄还原为Pb的负极还原过程; A₄对应Pb氧化为PbSO₄的过程; A₅对应PbO₂还原为PbSO₄; A₆对应PbSO₄氧化为PbO₂和析氧过程^[20]。

由图 2a可知，SDBS可以增加铅电极的氧化还原电流，当SDBS质量分数为0.010 0%时，氧化还原电流达到峰值，同时铅的氧化与还原电位均发生正移，说明SDBS可以促进铅电极在电解质中的氧化还原过程。由图 2b可知，PVAD对铅的氧化电流影响较小，当PVAD质量分数增加到0.006 0%时，铅电极的析氧过电位逐渐增大，说明适量的PVAD可以降低水的消耗，从而延长胶体电池的使用寿命。由图 2c可知，TSP可以增加氧化还原电流，其质量分数为0.200 0%~0.600 0%时，铅电极的析氢过电位随着质量分数的增大而增大。由图 2d可知，PVP能够增加析氢析氧过电位，随着其质量分数的增加，铅氧化还原电流也随之增加。

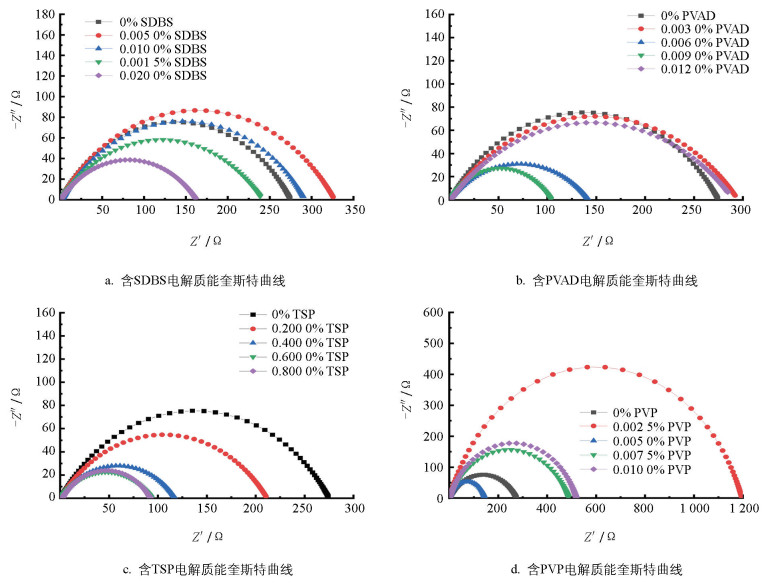

铅电极在含有不同添加剂胶体电解质中的交流阻抗图谱如图 3所示。由图 3a可知，随着SDBS质量分数的增加，半圆弧半径逐渐减小，说明SDBS的加入可以降低电化学反应中的电荷转移内阻，这有益于胶体电池性能的提升。由图 3b可知，半圆弧半径随着PVAD质量分数的增加先增加后减小，当PVAD质量分数为0.009 0%时，半圆弧半径最小，此时电荷转移内阻最小。这表明PVAD质量分数的增加会使胶体电解质更加粘稠，导致三维空间结构过于紧密，从而阻碍了反应过程中的电荷传输，对电池性能不利。由图 3c可知，磷酸钠的加入可以显著降低电荷转移内阻，当其质量分数大于0.600 0%时，电荷转移内阻变化不大。由图 3d可以看出，0.005 0%的PVP可以降低电荷转移内阻。由以上结果可以看出，在一定质量分数范围内，4种添加剂都能降低电荷转移电阻，提升电池活性物质利用率，从而提升电池性能。

为实现电池性能的综合提升，拟向胶体电解质中同时加入上述4种添加剂，根据2.2中的实验结果，考虑添加剂对胶体电解质析水量与电解质内阻的综合影响，选取适当的添加剂质量分数进行四因素三水平正交试验。表 1为正交试验因素水平表，表 2为正交试验结果。

总内阻(K)的计算：某个因素所对应的一个水平和其他因素不同水平组合后进行实验所对应的内阻之和。例如，将每列所对应水平1的内阻相加(0.590 2+0.505 6+0.578 7=1.674 5)，就得到该列的K₁值。K₂、K₃的计算方法与K₁类似。平均内阻(k)的计算方法：k₁、k₂、k₃分别由K₁、K₂、K₃除以水平等级数(3)得到。例如k₁=K₁÷3=1.674 5÷3=0.558 2。极差R是每列中k值分布的最大间距，即R=k_max-k_min^[21]。

根据极差分析，R值越大，说明该因素对指标的影响越大。结果表明，影响因素作用的大小顺序为PVP＞PVAD＞TSP＞SDBS。PVP是非离子型表面活性剂与水溶性聚合物，具有优良的溶解性，可以提高硫酸铅的溶解度，还能通过分散作用优化胶体电解质凝胶结构，降低内阻。此外，其高分子特性可增大胶体电解质三维网络空隙，促进离子扩散，进一步降低内阻^[18]。PVAD与SDBS均为表面活性剂，可以改善凝胶的稳定性与分散性。TSP能够改善极板与板栅之间的相互作用，有助于降低电解质内阻。以电解质内阻最小化为目标(k值越小，内阻越低)，通过分析各因素k值分布，确定最优组合为：0.020 0%SDBS、0.006 0%PVAD、0.400 0%TSP、0.002 5%PVP。

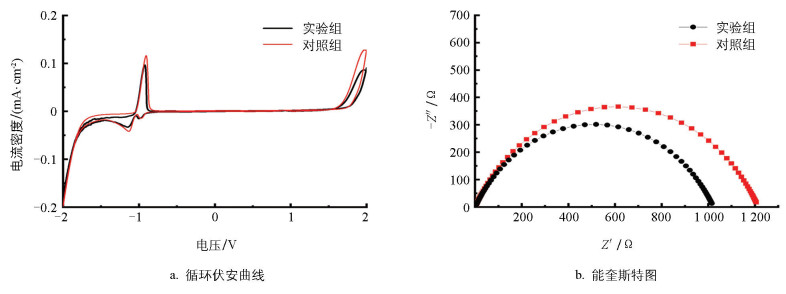

铅电极在含有复合添加剂胶体电解质中的循环伏安曲线和交流阻抗图谱如图 4所示。由图 4a可知，与不含添加剂的胶体电解质对比，铅电极在含有复合添加剂的胶体电解质中具有更高的析氢析氧过电位，说明该胶体电解质能够抑制铅电极的自放电并降低电池的水消耗。由图 4b可知，铅电极在含有复合添加剂的胶体电解质中具有更低的电荷转移电阻，这说明该胶体电解质有利于提升活性物质的利用率，提升胶体电池性能。

含复合添加剂胶体电池的性能测试结果如图 5所示。容量与充电接受能力的计算公式分别为：

式中：I₀的数值为电池额定容量的1/10(0.7 A); I_a为放电电流，数值为实际容量的1/10; I_ca则为放出电池实际容量一半后再对其充电的电流大小。

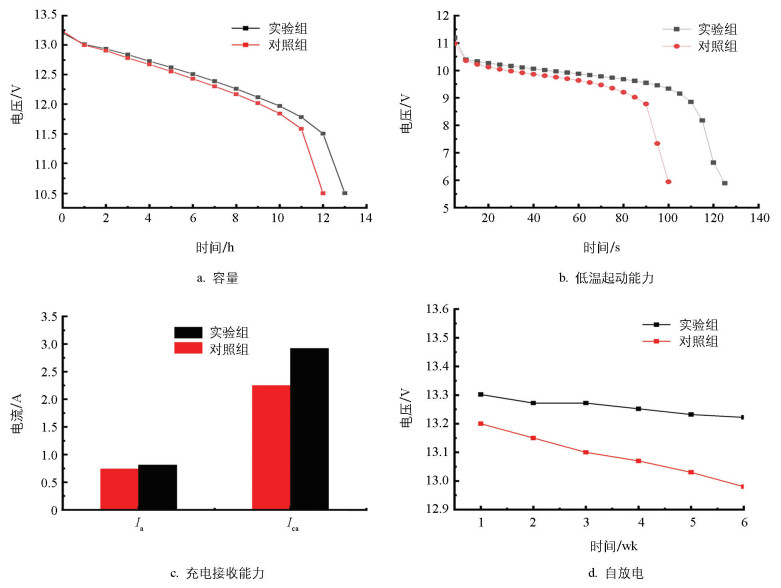

由图 5可知，添加复合添加剂后，电池的性能得到了综合提升。容量由7.49 Ah提升到8.06 Ah; 低温起动能力提升约20%; 充电接收能力从3.04提升到3.60，6 wk后电池开路电压仅衰减0.6%。这说明该复合添加剂能够增加胶体电池的活性物质利用率，缓解因环境温度降低而导致的电池容量下降现象，改善极板硫化，抑制不可逆硫酸铅的形成以及抑制电池自放电，提升电池寿命的优点。

本文对含有4种添加剂的胶体电解质进行了物理性质与电化学性能测试，发现PVAD和PVP可以减少胶体电解质的老化析水量，增加胶体电解质的稳定性，其中PVAD对增加胶体电解质稳定性效果最好，其质量分数为0.003 0%时，胶体电解质最稳定。在一定质量分数范围内，4种添加剂均能降低铅电极在胶体电解质中的电荷转移内阻，TSP对内阻降低作用最为显著，其质量分数为0.600 0%时，能够最大程度降低电荷转移内阻; 4种添加剂均能改善铅电极在胶体电解质中的氧化还原过程，PVAD、TSP和PVP能通过增加析氢或析氧过电位来降低水消耗。通过正交试验，本文确定了添加剂的最优方案为：0.020 0%SDBS、0.006 0%PVAD、0.400 0%TSP、0.002 5%PVP。此方案可以提高析氢、析氧过电位，降低电化学反应电荷转移电阻。依据该方案制备的胶体电池的容量、低温起动能力与充电接受能力均得到显著提升，同时其自放电性能也得到了很大改善，可满足相关产品对续航和快速充电的需求。优异的低温起动能力可使胶体电池的应用领域更加广泛，而使用寿命的延长增强了其在市场竞争中的优势。综上所述，本文系统分析了4种添加剂对电池性能的影响机理，为胶体电池未来的发展提供了重要的理论依据，所开发的复合电解质为提升胶体电池性能、推动电池产业链升级提供了有效的技术方案。
